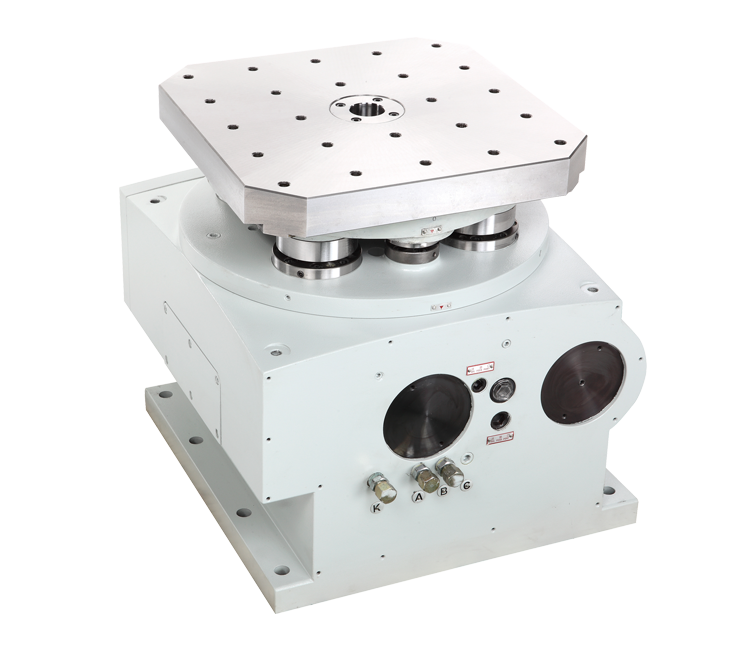

產品簡介：離合齒式定位，定位精準。 工作臺夾持有定位錐及滾輪壓板形式。 配合APC，工作臺可自動交換。 最小分度角度0.001°分度。 通過至少72小時精度測試。 依 DIN, ISO 標準設計。
聯系人：136 2191 9163
|
規格/型號 |
單位 |
ACI-4050 |

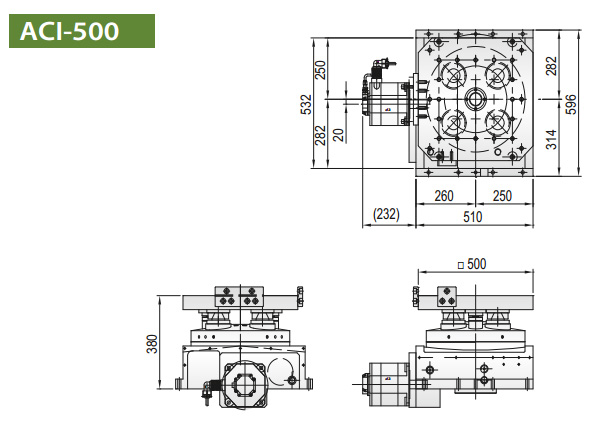

ACI-500 |

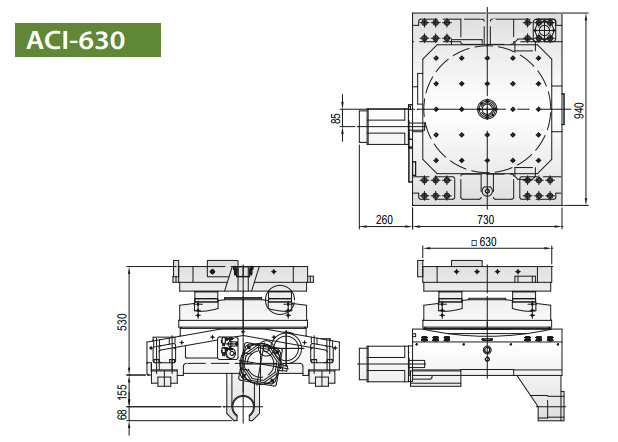

ACI-630 |
ACIC-630 |

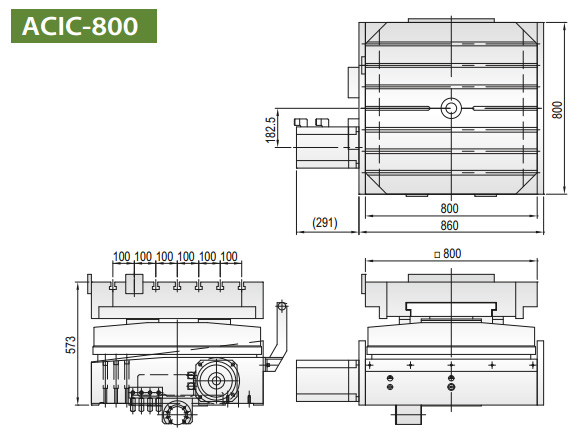

ACIC-800 |

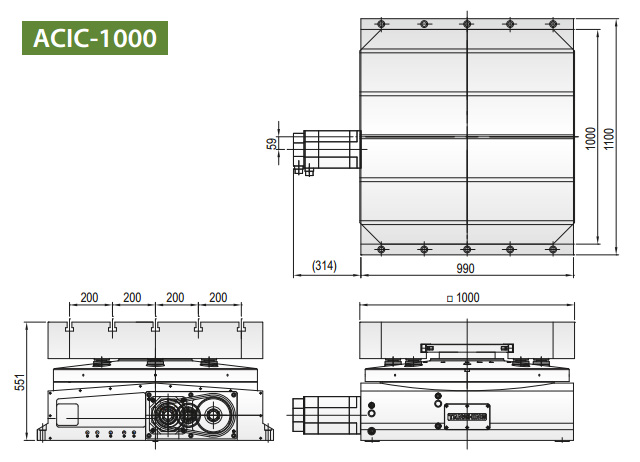

ACIC-1000 |
|
|
托盤夾持形式 |
|
定位錐 |
定位錐 |
定位錐 |
滾輪壓板 |
滾輪壓板 |
滾輪壓板 |
|
|
齒式定位分割角度 |
deg. |
1° |
1° |
1° |
1° |
1° |
1° |
|
|
旋臺尺寸 |
mm |
400x500 |
500x500 |
630x630 |
630x630 |
800x800 |
1000x1000 |
|
|
總高度 |
mm |
490 |
380 |
522 |
522 |
500 |
551 |
|
|
中心孔直徑 |
Ømm |
Ø50H7 |
Ø50H7 |
Ø50H7 |
Ø50H7 |
Ø50H7 |
Ø55H7 |
|
|
工作臺T型槽寬/螺絲孔 |
mm |
M16xP2 |
18H7 |
18H7 |
18H7 |
18H7 |
22H7 |
|
|
分度精度 |
sec. |
±5" |
±5" |
±5" |
±5" |
±5" |
±5" |
|
|
重覆精度 |
sec. |
±1" |
±1" |
±1" |
±1" |
±1" |
±2" |
|
|
托盤夾持使用壓力 |
kg/cm 2 |
50 |
50 |
50 |
35 |
35 |
35 |
|
|
托盤夾緊力 |
kg |
3000 |
3000 |
5500 |
5000 |
6000 |
12000 |
|
|
工作臺夾緊使用壓力 |
kg/cm 2 |
35 |
35 |
35 |
35 |
35 |
35 |
|
|
夾緊扭矩 |
kg-m |
2250 |
2250 |
3750 |
3750 |
3750 |
3750 |
|
|
容許旋轉切削力 |
kg-m |
320 |
250 |
620 |
300 |
360 |
360 |
|
|
最大工件負載 |
kg |
500 |
800 |
1200 |
1200 |
2000 |
2000 |
|
|
伺服馬達 |
FANUC |
|
αiF 12 |
αiF 12 |
αiF 12 |
αiF 12 |
αiF 22 |
αiF 22 |
|
MITSUBISHI |
|
HF-204S |
HF-204S |
HF-204S |
HF-204S |
HF-354S |
HF-354S |
|
|
SIEMENS |
|
1FK7083 |
1FK7083 |
1FK7083 |
1FK7083 |
1FK7101 |
1FK7101 |
|
|
HEIDENHAIN |
|
QSY155B |
QSY155B |
QSY155B |
QSY155B |
QSY155D |
QSY155D |
|
|
總減速比 |
|
1/180 |
1/180 |
1/180 |
1/180 |
1/180 |
1/180 |
|
|
盤面最高轉數 |
r.p.m |
16.6 |
16.6 |
16.6 |
16.6 |
16.6 |
16.6 |
|
|
旋臺重量(不含伺服馬達) |
kg |
440 |
650 |
850 |
1200 |
1450 |
2600 |
|
