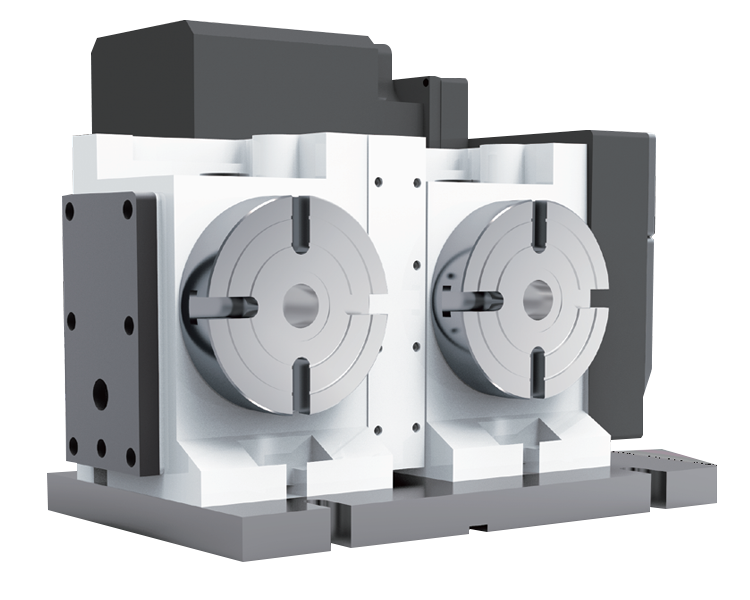

產品展示CNC電腦數控分度盤 (氣壓系統，0.001°) > 多頭聯動VRNC-2W/3W > 多頭聯動分度盤
產品簡介：在單次設定內完成加工，減少生產周期時間及增加生產力 單一馬達控制多軸同時轉動，達到節能效果 省去多次裝夾，減少刀具更換次數 根據不同產業需求，提供氣壓或油壓式剎車
聯系人：136 2191 9163

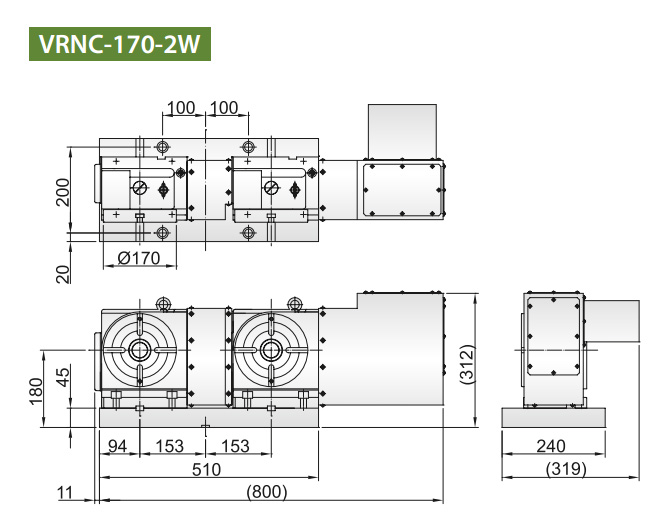

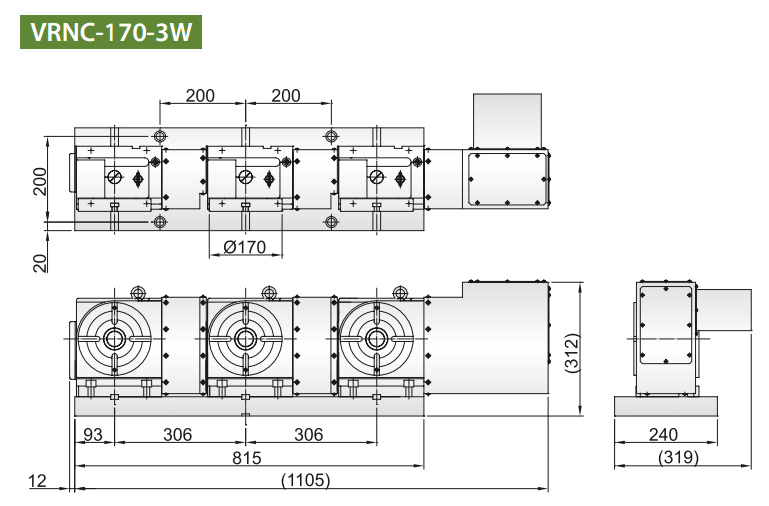

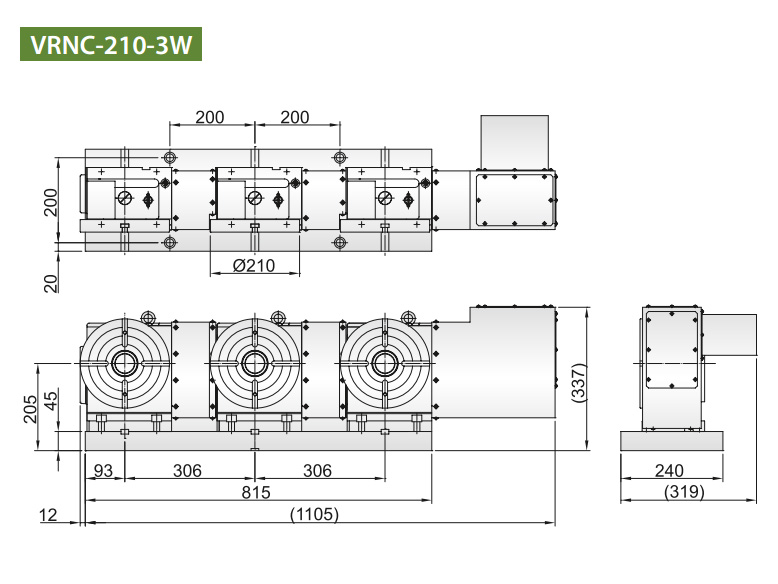

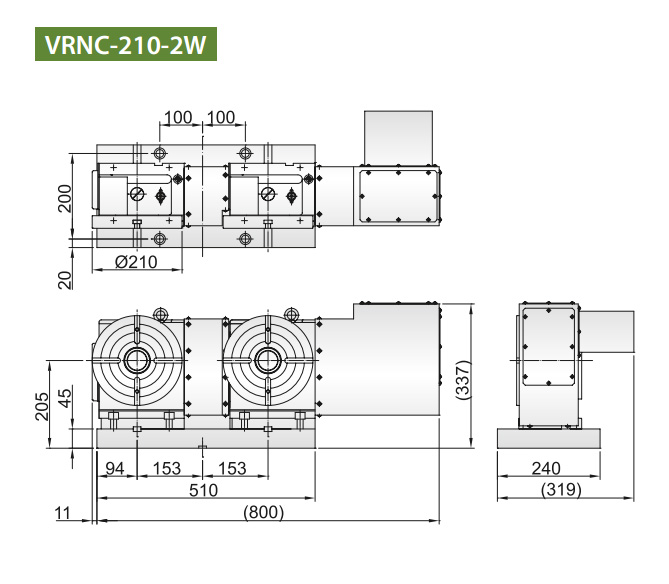

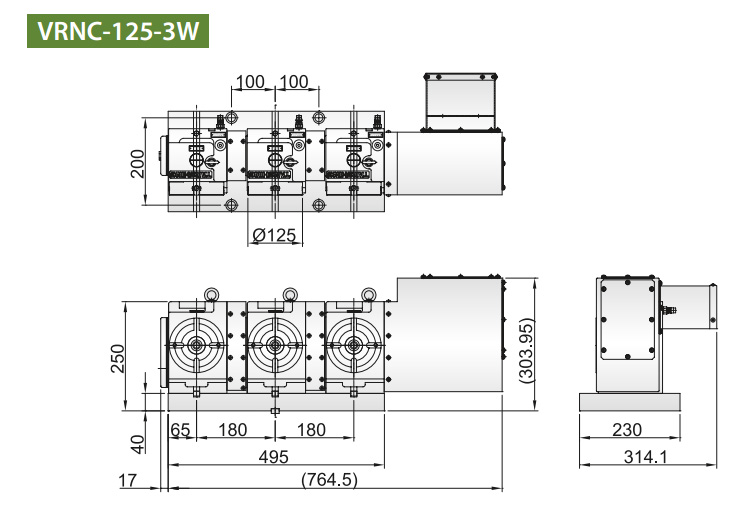

| 規格 / 型號 | 單位 | VRNC-125B-2W | VRNC-170R-2W | VRNC-210R-2W | VRNC-125-3W | VRNC-170-3W | VRNC-210-3W | |
|---|---|---|---|---|---|---|---|---|
| 盤面直徑 | Ømm | Ø125 | Ø170 | Ø210 | Ø125 | Ø170 | Ø210 | |
| 中心高度 / 立式位置 | mm | 110 | 135 | 160 | 110 | 135 | 160 | |
| 中心孔直徑 | Ømm | Ø25H7 | Ø35H7 | Ø45H7 | Ø25H7 | Ø35H7 | Ø45H7 | |
| 貫穿孔徑 | Ømm | Ø13 | Ø35 | Ø45 | Ø13 | Ø35 | Ø45 | |
| 工作臺T型槽寬度 | mm | 12H7 | 12H7 | 12H7 | 12H7 | 12H7 | 12H7 | |
| 導塊寬度 | mm | 14h7 | 18h7 | 18h7 | 14h7 | 18h7 | 18h7 | |
| 設定單位 | deg. | 0.001° | 0.001° | 0.001° | 0.001° | 0.001° | 0.001° | |
| 分割精度 | sec. | 40 | 20" | 20" | 20" | 20" | 20" | |
| 重覆精度 | sec. | 4" | 4" | 4" | 4" | 4" | 4" | |
| 剎車扭力 (使用氣壓 5kg/cm2) | kg-m | 8" | 8 | 16 | 8 | 8 | 16 | |
| 工件負載 | 立式 | kg | 46x2=92 | 34x3=102 | 50x3=150 | 35x3=105 | 75 | 75 |
| 使用尾座 | 92 | 102 | 150 | 100 | 102 | 150 | ||
| 工件慣性 | kg-cm-sec2 | 2 | 4.9 | 4.9 | 2 | 4.9 | 4.9 | |
| 容許旋轉切削力 | kg-m | 8.5 | 15 | 15 | 8.5 | 15 | 15 | |
| 旋臺重量(不含伺服馬達) | kg | 50 | 114 | 130 | 25 | 114 | 130 | |
| 伺服馬達 (廠牌可依需求) | FANUC | α4i | α8i | α8i | α4i | α8i | α8i | |
| MELDAS | HF-104S | HF-154S | HF-154S | HF-54S | 1/ 90 | 1/ 90 | ||
| 總齒數比 | 1/ 90 | 1/90 | 1/90 | 1/90 | 33.3 | 33.3 | ||
| 盤面轉數 | r.p.m | 44.4 | 33.3 | 33.3 | 44.4 | |||
|
||||||||
