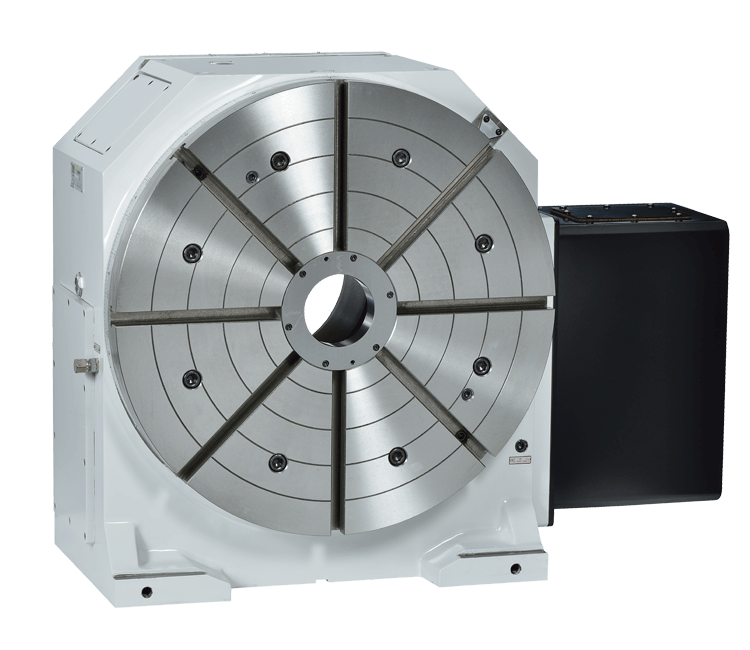

產品簡介：右手型:馬達安裝在右邊 ?0.001°定位增量 ?高剛性結構：碟盤與軸心一體成型，增加剛性 ?立式或臥式皆可使用 ?高鎖緊夾力：採用全圓周油壓鎖緊系統，重加工時不產生偏移 ?適用於切削：鑄鐵及鋼鐵加工應用: 大型模具且有多切削表面的工件、汽車渦輪箱、排氣管、輪胎模具加工、閥門加工
聯系人：136 2191 9163
|
規格/型號 |
單位 |

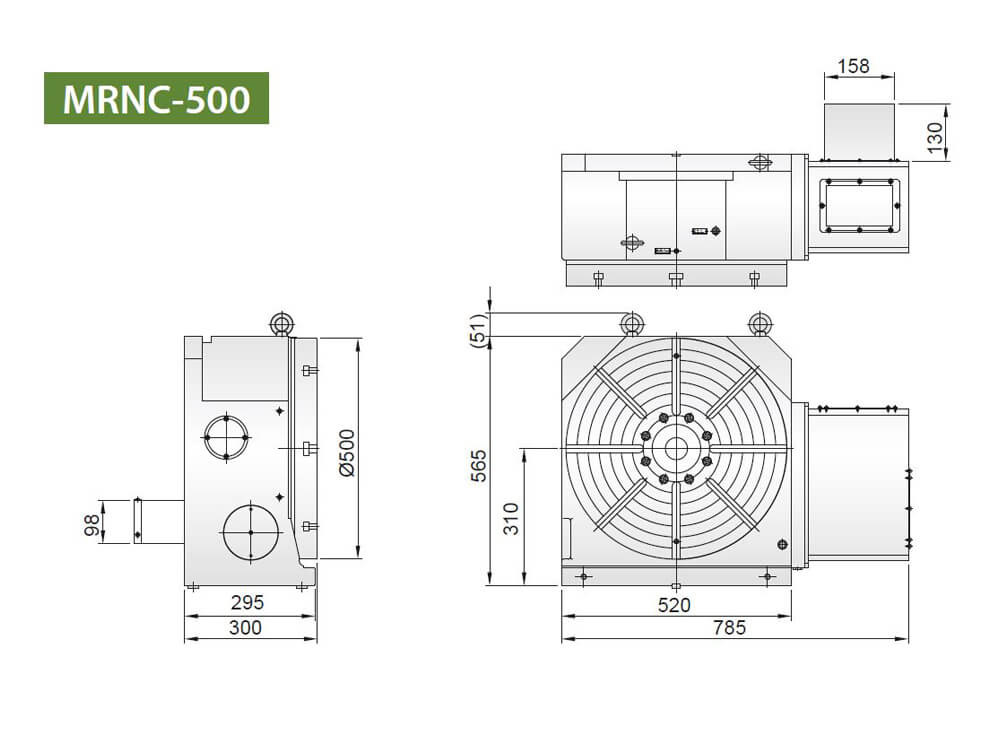

MRNC-500/500N |

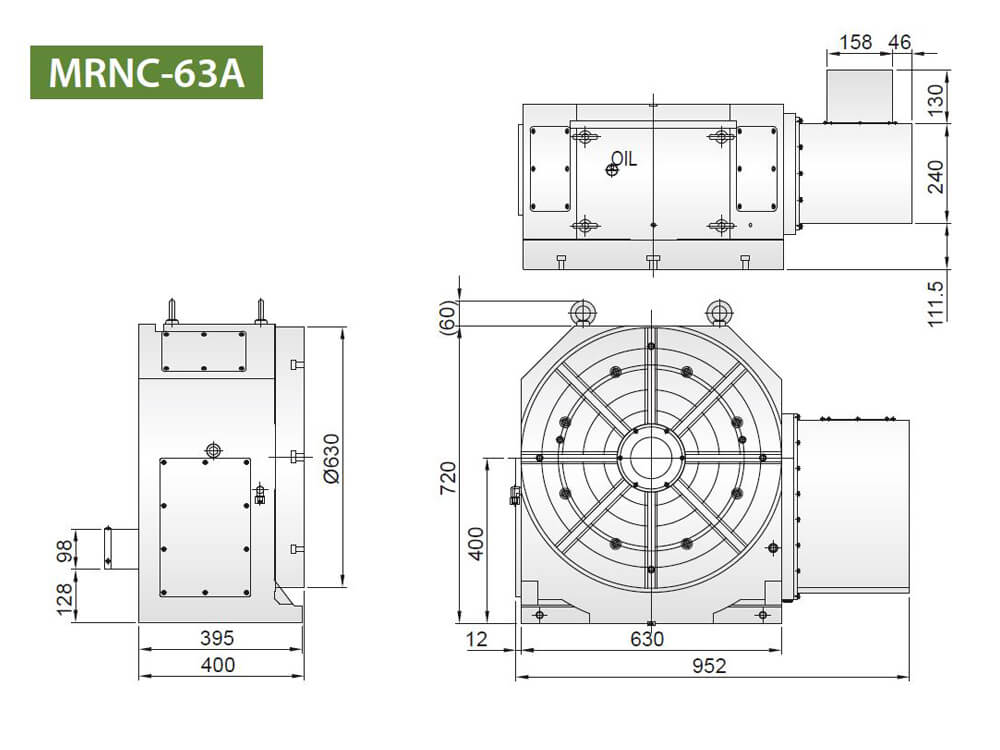

MRNC-63A |
||
|
旋臺直徑 |
Ømm |
Ø500 |
Ø630 |
||
|
工作臺高度 |
臥式位置 |
mm |
300 |
400 |
|
|
中心高度 |
立式位置 |
mm |
310 |
400 |
|
|
總高度 |
mm |
565 |
720 |
||
|
中心孔直徑 |
Ømm |
Ø50H7 |
Ø100H7 |
||
|
貫穿孔徑 |
Ømm |
Ø50 |
Ø100 |
||
|
工作臺T形槽寬度 |
mm |
18H7 |
18H7 |
||
|
導塊寬度 |
mm |
18H7 |
18H7 |
||
|
設定單位 |
deg. |
0.001° |
0.001° |
||
|
分度精度 |
sec. |
15 |
15 |
||
|
重複精度 |
sec. |
4 |
4 |
||
|
伺服馬達 |
FANUC |
|
αiF 12 |
αiF 12 |
αiF 22(建議) |
|
MELDAS |
|
HF-204S |
HF-204S |
||
|
總減速比 |
|
1/180 |
1/180 |
||
|
盤面轉數 |
r.p.m |
16.6 |
16.6 |
||
|
工件慣性 |
kg-cm-sec2 |
185.2 |
405 |
||
|
容許旋轉切削力 |
kg-m |
250 |
420 |
||
|
使用壓力(鎖緊方式) |
kg/cm2 |
35 / Pneumatic |
35 / Pneumatic |
||
|
剎車扭力 |
kg-m |
250 |
450 |
||
|
工件負載 |
立式 |
kg |
250 |
960 |
|
|
臥式 |
600 |
2000 |
|||
|
使用尾座 |
500 |
1910 |
|||
|
工件直徑 |
Ømm |
Ø500 |
Ø630 |
||
|
旋臺重量(不含伺服馬達) |
kg |
458 |
800 |
||
註: 1.N代表縮小鈑金規格；歡迎來電洽詢索取縮小鈑金外型圖
2.A高載重設計(徑軸向軸承)
